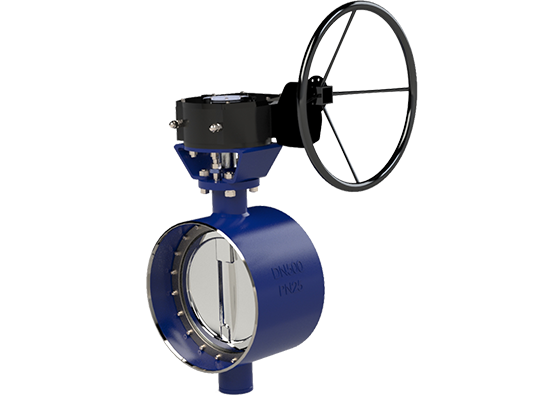

Чеоно заварени лептир вентил од метала до метала

ЛИВ® чеоно заварени лептир вентил од метала до метала има јединствен дизајн заменљивог седишта у облику слова У, који обезбеђује поуздано заптивање против компресије еластичног седишта када је затворено диском. И обезбеђивање заптивке без цурења при двосмерном притиску.

Пошаљи упит

Увод
Датасхеет
Фотографије
Прицинг

Спецификације

Распон величина:

НПС 2”-48”; ДН50-ДН1000

Номинални притисак:

150ЛБ-600ЛБ; ПН16-ПН40

Распон температуре:

-29 ℃ ~ 250 ℃ (зависи од дизајна и материјала)

Крај везе:

БВ

Материјали за тело:

АСТМ А216 ВЦБ; АСТМ А352 ЛЦБ; АСТМ А351 ЦФ8/ЦФ8М;

Материјали седишта:

ПТФЕ/РПТФЕ/ФКМ/ПЕЕК; ИНЦОНЕЛ; 304/316+СТЛ; 304/316+Цр

Материјали дискова:

АСТМ А351 ЦФ8/ЦФ8М/ЦФ3/ЦФ3М

Материјали стабљике:

АСТМ А182 Ф304/Ф316

Стандард дизајна и производње:

АПИ 609

Стандардно лицем у лице:

АСМЕ Б16.10/ЕН558-1

Стандардни крај везе:

АСМЕ Б16.5/ АСМЕ Б16.25

Стандард за тестирање и инспекцију:

АПИ 598

Карактеристике

■ Заптивеност у два смера

■ Потпуно метална заптивна структура

■ Поуздане перформансе заптивања

■ Нула цурења

■ Заменљиво седиште

■ Дизајнирано са троструким офсетом.

■ Стопа против издувавања

Која је разлика између ламинираног седишта и седишта од метала до метала?

Лептир вентил са ламинираним седиштем је конвенционално дизајниран троструки лептир вентил, обично метал + графитна заптивна структура. Као најчешћи троструки офсет лептир вентил на тржишту познат је већем броју људи. И лакши за обраду и производњу. Лептир вентил заварен од метала до метала је запечаћен потпуно металном структуром од тврде легуре, која може постићи дужи век трајања и погодна је за медијум са захтевима за чистоћом. Али због већих захтева за прецизношћу за заптивну површину, релативно је теже обрадити. Дакле, трошак ће бити већи од ламинираног лептир вентила седишта.
