Концентрични лептир вентил

ЛИВ® концентрични лептир вентил је произведен по највишим стандардима, подржан нашом посвећеношћу квалитету и изврсности. Користимо напредне производне процесе и ригорозну контролу квалитета како бисмо осигурали да сваки вентил испуњава или премашује стандарде индустрије. Наши вентили су изузетног квалитета, надмашујући сличне производе у индустрији у погледу издржљивости, перформанси и поузданости.

Пошаљи упит

Увођење производа

ЛИВ® је професионални добављач концентричних лептир вентила у Кини. Са 30 година професионалног искуства у производњи, ослањајући се на напредну ЦНЦ обраду и строгу контролу квалитета, осигурава да вентили испуњавају високе стандарде индустрије у погледу издржљивости, поузданости заптивања и ефикасности испоруке. Наши лептир вентили су педантно израђени и придржавамо се строгих стандарда производње. Наш продајни тим је посвећен пружању персонализованих услуга. Ми ћемо прилагодити решења концентричних лептир вентила како би задовољили ваше специфичне захтеве и очекиване примене.

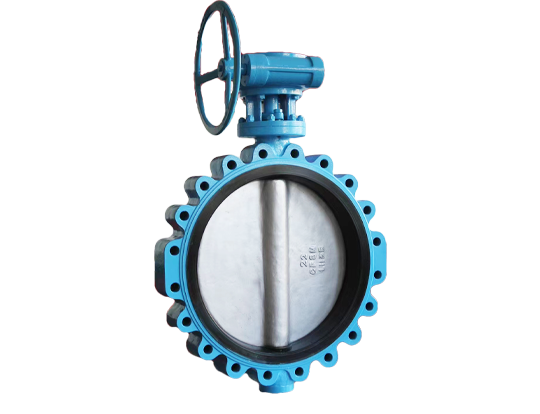

Овај концентрични лептир вентил са прирубницом има класичну централно симетричну структуру. Са концентричним дизајном вретена вентила и лептир плоче, постиже се брзо отварање и затварање, као и стабилно затварање. Седиште вентила је направљено од еластичног материјала високих перформанси, који формира чврсту екструзиону заптивку када је лептир плоча затворена, обезбеђујући перформансе без цурења под нормалним условима температуре и притиска. Структура је једноставна, а отпор протока је изузетно низак, што га чини посебно погодним за третман воде, ХВАЦ и опште индустријске системе цевовода.

Спецификације

Распон величина:

НПС 2”-48”; ДН50-ДН1200

Номинални притисак:

150ЛБ-600ЛБ; ПН6-ПН64

Температурни опсег:

-69 ℃ ~ 825 ℃ (зависи од дизајна и материјала)

Крај везе:

Фланге; Чеони завар; Вафер; Луг-вафер

Материјали за тело:

АСТМ А216 ВЦБ/ВЦЦ; АСТМ А352 ЛЦБ/ЛЦЦ; АСТМ А351 ЦФ8/ЦФ8М/ЦФ3/ЦФ3М; АСТМ А890 4А/5А/6А;

Материјал диска:

АСТМ А216 ВЦБ/ВЦЦ; АСТМ А352 ЛЦБ/ЛЦЦ; АСТМ А351 ЦФ8/ЦФ8М/ЦФ3/ЦФ3М; АСТМ А890 4А/5А/6А;

Заптивни материјал:

ВИТОН/НБР/ЕПДМ

Материјали седишта:

Интеграл; 304/316/СТЛ преклопни завар.

Материјали стабљике:

АСТМ А182 Ф6А; АСТМ А182 Ф304/Ф316/Ф304Л/Ф316Л; 17-4ПХ;

Стандард дизајна и производње:

АПИ 609

Стандардно лицем у лице:

ЕН558-1

Стандард за крај везе:

АСМЕ Б16.4

Стандард за тестирање и инспекцију:

АПИ 598

Карактеристике

■ Компактна величина и мала тежина

■ Лако одржавање

■ исплативо

■ Флексибилна контрола

Шта је концентрични лептир вентил:

Лептир вентил је тип вентила са четвртином обртаја који контролише проток воде окретањем полуге или ротора на врху вентила. Најчешће коришћени тип је концентрични лептир вентил, познат и као лептир вентил са нултом пристрасношћу, где се и стабљика и диск налазе у центру тела вентила. Користи ротирајући диск за контролу протока медија, што резултира мањим отпором због танкости диска.

Како то функционише (заптивање):

Концентрични лептир вентил ради подешавањем угла отварања диска вентила да контролише проток медијума. Када је диск паралелан са путањом протока, медијум може да прође неометано, а вентил је потпуно отворен. Када је диск окомит на путању протока, он потпуно блокира проток, а вентил је потпуно затворен. Ротирајући вретено вентила, можете мењати угао диска, чиме регулишете брзину протока. У затвореном положају, ивица диска чврсто притиска заптивни прстен на унутрашњем зиду тела вентила. Еластични отклон заптивног прстена ствара заптивање, спречавајући цурење медијума.

Зашто одабрати ЛИВ® вентиле:

Производимо концентрични лептир вентил типа прирубнице више од 30 година. Радионица се простире на 13000 квадратних метара и поседује више од 50 напредних ЦНЦ машина. Наши инжењери и производни тим ће се побринути да ваша поруџбина буде испоручена уз висок квалитет и најбрже време. Такође нам је стало до испоруке вентила. Концентрични лептир вентил ће бити омотан кесицама или папиром како би се осигурало да се боја неће оштетити. Такође смо фиксирали вентил помоћу шперплоче након што смо ставили вентил у кутију. Кућиште од шперплоче ће бити обојено потребним ознакама како би се осигурало да вентил неће бити оштећен током транспорта.

Која је разлика између концентричног и ексцентричног лептир вентила:

Димензија поређења	Концентрични лептир вентил (средњи лептир вентил)	Ексцентрични лептир вентил (једноструки/двоструки/троструки ексцентрични)
Цоре Струцтуре	Центри стабла, диска и тела вентила су поравнати.	Центар вретена је померен од центра диска и/или тела вентила.
Принцип заптивања	Заптивка за компресију/стругање: Ослања се на диск који деформише седиште; стално трење током рада.	Заптивка ван седишта/без трења: Диск се брзо одваја од седишта приликом отварања и компресује се само при затварању; минимално трење.
Хабање и радни век	Озбиљно трење доводи до бржег хабања и краћег века трајања.	Значајно смањено трење резултира мањим хабањем и знатно дужим животним веком.
Прикладне апликације	Низак притисак, температура околине, општи захтеви за заптивање (нпр. третман воде).	Шири опсег. Двоструки ексцентриц: Средња температура и притисак. Троструки ексцентрични: висока температура, висок притисак, критично заптивање (нпр. кључни цевоводи у нафти и гасу, хемијској индустрији).
Заптивни материјали	Пре свега меке заптивке (гума, ПТФЕ), ограничене температуром.	Шири избор. Двоструки/троструки ексцентрик може користити металне тврде заптивке, отпорне на високе температуре.
Радни обртни момент	Већи обртни момент одвајања; операција је релативно захтевнија.	Мањи радни обртни момент; лакши и лакши рад.
