Плутајући куглични вентил

ЛИВ® је кинески квалитетни произвођач плутајућих кугличних вентила. Ови индустријски плутајући куглични вентили се аутоматски отварају и затварају у складу са променама у нивоу течности. Ови куглични вентили са плутајућим типом контролишу отварање и затварање вентила кроз подизање и спуштање плутајуће кугле и погодни су за случајеве када ниво течности треба да се аутоматски одржава, као што су резервоари за воду, базени и други системи за складиштење воде.

Пошаљи упит

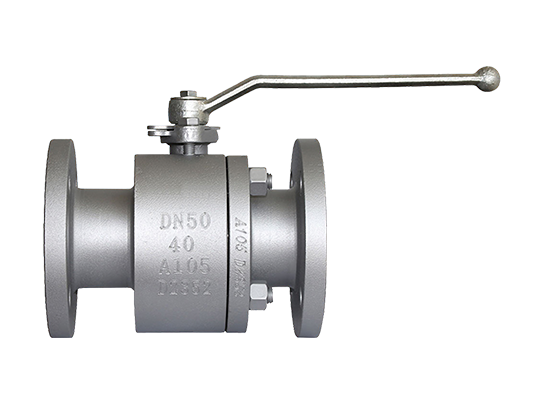

Увод у производ

ЛИВ® плутајући куглични вентил је тип вентила који може аутоматски одржавати стабилан ниво течности. Има једноставну и издржљиву структуру и може радити аутоматски без струје или ручне интервенције. Може ефикасно спречити преливање резервоара за воду или дренажу, уштедети енергију управљања и смањити губитак воде.

Главна предност ових плутајућих кугличних вентила високих перформанси лежи у њиховом потпуно аутоматском и високо поузданом режиму рада. Аутоматски се отвара и затвара осетивши промене нивоа воде кроз лоптицу, а цео процес не захтева струју или ручни рад. Његова механичка структура је једноставна и издржљива, не захтева скоро никакво одржавање, што може ефикасно спречити расипање ресурса или ризике опреме узроковане неконтролисаним нивоом воде. Након инсталације, може радити аутоматски дуго времена. Посебно је погодан за водоторњеве, резервоаре за складиштење воде, резервоаре за воду за пожар и друге прилике које захтевају континуиран и стабилан ниво течности, штедећи ваше трошкове управљања и повећавајући безбедност система.

ЛИВ® плутајући куглични вентили су пажљиво пројектовани да обезбеде врхунски квалитет и перформансе. Наши строги производни процеси и мере контроле квалитета резултирају производима који надмашују сличне понуде у индустрији. Ови плутајући куглични вентили испуњавају више међународних стандарда као што су АПИ-6А, АПИ-6Д, АСМЕ-Б16.34 и ИСО-17292. Поред тога, они су добили сертификат против пожара АПИ-6ФА, што их чини погодним за апликације које захтевају сигурност од пожара. ЛИВ®-ови пливајући куглични вентили опремљени су висококвалитетним решењима за заптивање, што им омогућава да поуздано раде у окружењима високог притиска и високе температуре. Нудимо низ опција заптивања како бисмо задовољили различите оперативне захтеве. молим теконтактирајте насда разговарамо о вашим специфичним потребама, а ми ћемо прилагодити решење за плутајући куглични вентил које испуњава ваше јединствене захтеве.

Спецификације

Распон величина:

НПС 1/2”-10”; ДН15-ДН250

Номинални притисак:

150ЛБ-1500ЛБ; ПН20-ПН260

Температурни опсег:

-46℃～121℃ (зависи од дизајна и материјал)

Крај везе:

Прирубница;.

Материјали за тело:

АСТМ А216 ВЦБ/ВЦЦ; АСТМ А352 ЛЦБ/ЛЦЦ;

АСТМ А351 ЦФ8М АСТМ А105; АСТМ А182 Ф316

Материјали седишта:

ПТФЕ/РПТФЕ/ФПМ/ПЕЕК; 304/316+СТЛ/ИНЦОНЕЛ

Материјали за лопту:

АСТМ А182 Ф304/Ф316

Материјали стабљике:

АСТМ А182 Ф304/Ф316

Дизајн и производња Стандардно:

АПИ 6Д

Стандардно лицем у лице:

АСМЕ Б16.10/ЕН558-1

Стандард за крај везе:

АСМЕ Б16.5/ АСМЕ Б16.25

Тест & Инспекција Стандардно:

АПИ 598

Карактеристике

■ Доступно меко или метално седиште

■ Опремљен уређајем за закључавање за спречавање случајног рада вентила.

■ РФ,РТЈ, лице везе

■ Једноставна структура, компактна величина и лаган дизајн.

■ Дизајн вретена против издувавања како би се спречило издувавање вретена услед абнормалног унутрашњег пораста притиска, избегавајући несреће.

■ Противпожарни и антистатички дизајн.

■ Дизајн вентила са пуним пречником омогућава лако постављање цевовода и има низак отпор протока и висок капацитет протока.

■ Дизајн са малим радним обртним моментом

Шта је плутајући вентил:

Плутајући кугласти вентил је онај код кога се куглица не држи на месту помоћу клина. У нормалном раду, ово ће довести до тога да лопта лагано плута низводно. Ово узрокује да се механизам за седење сабије испод кугле која се притиска на њега. Штавише, код неких типова, у случају да нека сила проузрокује расипање механизма седишта (као што је екстремна топлота од ватре изван вентила), лопта ће плутати све до металног тела које је дизајнирано да заптиви лопту пружајући донекле сигуран дизајн.

Како функционише плутајући вентил (заптивање):

Плутајући кугласти вентил је уобичајен тип кугличног вентила. Његов принцип рада је да сама кугла не додирује директно тело вентила, већ се заптива на седишта вентила. Када је вентил отворен, лопта може слободно да плута под утицајем протока медија, смањујући трење између лопте и седишта вентила. Пошто лопта може слободно да плута, седишта вентила морају да имају одређени зазор, а овај структурни дизајн даје плутајућем кугластом вентилу одличне перформансе заптивања.

Зашто ЛИВ® вентили:

Производимо кугласти вентил више од 30 година. Радионица се простире на 13000 квадратних метара и поседује више од 50 напредних ЦНЦ машина. Наши инжењери и производни тим ће се побринути да ваша поруџбина буде испоручена уз висок квалитет и најбрже време. Такође нам је стало до испоруке вентила. Вентили ће бити омотани врећицама или папиром како би се осигурало да се боја неће оштетити. Такође смо фиксирали вентил помоћу шперплоче након што смо ставили вентил у кутију. Кућиште од шперплоче ће бити обојено потребним ознакама како би се осигурало да вентил неће бити оштећен током транспорта.

Главне спољне и прикључне димензије

Датум		Ревизија							Филлед би	Цхецкед би	Објавио
2024-Април-03		Прво издање							Франк	Лее	Франк

НПС	ДН	L	D	Д1	Д2	f	b	З-Фд	H	W	Тежина (кг)
НПС	ДН	L	D	Д1	Д2	f	b	З-Фд	H	W	Тежина (кг)
ПН16
-	15	115	95	65	45	-	16	4-Ф14	78	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	84	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	95	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	150	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	170	200	7.3
-	65	170	185	145	122	-	20	4-Ф18	195	240	11.7
-	80	180	200	160	138	-	20	8-Ф18	215	240	13.4
-	100	190	220	180	158	-	20	8-Ф18	250	280	15.7
-	125	325	250	210	188	-	22	8-Ф18	265	300	32.5
-	150	350	285	240	212	-	24	8-Ф22	270	300	42.5
-	200	400	340	295	268	-	26	12-Ф22	330	350	70
-	250	450	405	355	320	-	30	12-Ф26	450	400	157
ПН25
-	15	115	95	65	45	-	16	4-Ф14	103	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	112	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	123	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	156	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	172	200	7.3
-	65	170	185	145	122	-	22	8-Ф18	197	240	11.7
-	80	180	200	160	138	-	22	8-Ф18	222	240	13.4
-	100	190	235	190	162	-	24	8-Ф22	253	280	15.7
-	125	325	270	220	188	-	26	8-Ф26	275	300	32.5
-	150	350	300	250	218	-	28	8-Ф26	286	300	42.5
-	200	400	360	310	278	-	30	12-Ф26	340	350	70
-	250	450	425	370	335	-	32	12-Ф30	470	400	157
ПН40
-	15	115	95	65	45	-	16	4-Ф14	103	130	-
-	20	120	105	75	58	-	18	4-Ф14	112	130	-
-	25	125	115	85	68	-	18	4-Ф14	123	160	-
-	32	130	140	100	78	-	18	4-Ф18	150	160	-
-	40	140	150	110	88	-	18	4-Ф18	156	180	-
-	50	150	165	125	102	-	20	4-Ф18	172	200	-
-	65	170	185	145	122	-	22	8-Ф18	197	240	-
-	80	180	200	160	138	-	22	8-Ф18	222	240	-
-	100	190	235	190	162	-	24	8-Ф22	253	280	-
-	125	325	270	220	188	-	26	8-Ф26	275	300	-
-	150	350	300	250	218	-	28	8-Ф26	286	300	-
-	200	400	375	320	285	-	34	12-Ф30	340	350	-
-	250	450	450	385	345	-	38	12-Ф33	470	400	-
150ЛБ
1/2	15	108	90	60.3	34.9	2	8	4-Ф16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-Ф16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-Ф16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-Ф16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-Ф16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-Ф19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-Ф19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-Ф19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-Ф19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-Ф22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-Ф22.5	762	350	155
300ЛБ
1/2	15	140	95	66.7	35	2	12.7	4-Ф16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-Ф19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-Ф19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-Ф19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-Ф22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-Ф19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-Ф22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-Ф22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-Ф22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-Ф22.5	711	400	98
600ЛБ
1/2	15	165	95	66.7	34.9	7	14.3	4-Ф16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-Ф19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-Ф19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-Ф19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-Ф22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-Ф19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-Ф22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-Ф22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-Ф22.5	568	400	75

Наш тим инжењера је лекторирао чак и табелу са подацима. Међутим, нису искључене непредвиђене грешке приликом ручног уноса. Овај лист се не може користити као извршни документ. За техничку подршку, пошаљите нам своје спецификације путем е-поште. Наши инжењери ће нацртати цртеже према вашим спецификацијама
