Шта је куглични вентил монтиран на клин и зашто је важан у индустријској контроли протока?

Кугласти вентили монтирани на клипиграју кључну улогу у савременим индустријским системима за контролу протока, посебно у апликацијама на цевоводима високог притиска, великог пречника и на великим удаљеностима. У поређењу са плутајућим кугличним вентилима, овај тип вентила нуди супериорну стабилност, смањен радни момент и повећану поузданост заптивања. Како индустрије као што су нафта и гас, петрохемијска прерада, ЛНГ и производња електричне енергије настављају да захтевају више стандарде безбедности и ефикасности, разумевање структуре, перформанси и логике избора кугличних вентила монтираних на клин постаје све важније.

Резиме чланка

Овај свеобухватни водич објашњава шта је куглични вентил монтиран на клин, како функционише, зашто надмашује традиционалне плутајуће кугласте вентиле у захтевним условима и које факторе треба узети у обзир при избору. Чланак такође покрива апликације, стандарде, материјале, одржавање и често постављана питања, пратећи Гоогле ЕЕАТ принципе и професионалне праксе индустријских вентила.

Садржај

• Шта је куглични вентил монтиран на клин?
• Како ради куглични вентил монтиран на клин?
• Зашто је куглични вентил монтиран на клин стабилнији?
• Које су кључне структурне компоненте?
• Које индустрије користе кугличне вентиле монтиране на клип?
• Како се то пореди са плутајућим кугличним вентилима?
• Који материјали и стандарди се обично користе?
• Како одабрати прави куглични вентил монтиран на клин?
• Често постављана питања

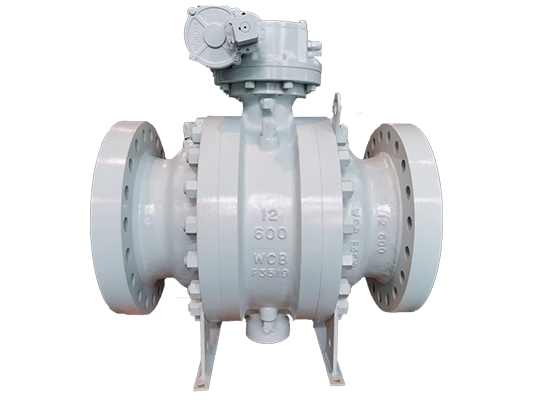

Шта је куглични вентил монтиран на клин?

Куглични вентил монтиран на клин је тип вентила са четвртином обртаја у коме је кугла механички учвршћена помоћу клинова (носача осовине) и на врху и на дну. За разлику од плутајућих кугличних вентила, лопта се не помера под притиском. Уместо тога, седишта се померају према лопти да би се постигло заптивање.

Овај дизајн значајно смањује трење између кугле и седишта, чинећи кугличне вентиле монтиране на осовину идеалним за системе цевовода високог притиска и великог пречника. Широко их производе професионални добављачи вентила као што суЗхејианг Лиангии Валве Цо., Лтд., обезбеђујући усклађеност са међународним стандардима и дугорочну оперативну поузданост.

Како ради куглични вентил монтиран на клин?

Принцип рада кугличног вентила монтираног на клин заснива се на фиксној кугличној структури комбинованој са седиштима са опругом или седиштима под притиском. Када је вентил затворен, притисак у линији гура узводно седиште на лопту, обезбеђујући чврсто заптивање. Низводно седиште може бити под опругом да би се одржало заптивање чак и при ниском притиску.

• Лопта је фиксирана у свом положају помоћу горњих и доњих осовина
• Седишта вентила се померају аксијално да заптиве лопту
• Радни обртни момент остаје низак без обзира на притисак
• Често је доступна функција двоструког блокирања и испуштања (ДББ).

Овај механизам обезбеђује несметан рад, смањено хабање и конзистентан учинак заптивања током дугих циклуса рада.

Зашто је куглични вентил монтиран на клин стабилнији?

Стабилност је једна од најзначајнијих предности кугличних вентила монтираних на клин. Пошто је лопта механички ослоњена, не помера се под флуктуирајућим условима притиска или температуре.

Кључне предности стабилности укључују:

• Минимална деформација под високим притиском
• Мањи напон на заптивним површинама
• Продужени животни век седишта и лопте
• Поуздан рад у критичним апликацијама за гашење

Ове карактеристике чине кугличне вентиле монтиране на клин посебно погодним за системе од кључне важности за безбедност као што су трансмисиони цевоводи и системи за искључивање у нужди.

Које су кључне структурне компоненте?

Кугласти вентил монтиран на клин састоји се од неколико прецизно пројектованих компоненти које раде заједно како би осигурале перформансе и издржљивост.

Које индустрије користе кугличне вентиле монтиране на клип?

Због свог робусног дизајна и поузданости заптивања, куглични вентили постављени на клин се широко користе у више индустрија.

• Цевоводи за пренос нафте и гаса
• Постројења за петрохемијску и хемијску прераду
• ЛНГ и криогени системи
• Објекти за производњу електричне енергије
• Убризгавање воде и комуналије под високим притиском

Многе од ових апликација захтевају усклађеност са стандардима као што су АПИ 6Д и ИСО 17292, које обично прате произвођачи као што је Зхејианг Лиангии Валве Цо., Лтд.

Како се то пореди са плутајућим кугличним вентилима?

Разумевање разлике између вентила који се монтирају на клин и плутајућих кугличних вентила помаже инжењерима да изаберу исправно решење.

Који материјали и стандарди се обично користе?

Избор материјала зависи од радног медијума, температуре и притиска. Уобичајени материјали укључују:

• Угљенични челик (ВЦБ, А105)
• Нерђајући челик (ЦФ8, ЦФ8М)
• Легирани челик за рад на високим температурама

Кугласти вентили монтирани на клин су обично дизајнирани и тестирани у складу са признатим стандардима као што су АПИ 6Д, АПИ 608, ИСО 14313 и АСМЕ Б16.34. Ови стандарди обезбеђују сигурност, заменљивост и дугорочну поузданост.

За додатне смернице о стандардима вентила, погледајте овај преглед стандарда индустријских вентила.

Како одабрати прави куглични вентил монтиран на клин?

Избор исправног вентила захтева систематску процену радних услова и захтева система.

1. Дефинишите опсег притиска и температуре
2. Идентификујте карактеристике медија
3. Потврдите величину и врсту везе
4. Проверите потребне сертификате и стандарде
5. Процените потребе за аутоматизацијом и активирањем

Рад са искусним произвођачем као што је Зхејианг Лиангии Валве Цо., Лтд. помаже да се обезбеди правилан избор, прилагођавање и подршка након продаје.

Често постављана питања

Која је главна предност кугличног вентила који се монтира на клин?

Главна предност је смањен радни момент и побољшана стабилност заптивања, посебно у системима цевовода високог притиска и великог пречника.

Како куглични вентил монтиран на клин постиже заптивање?

Заптивање се постиже помоћу седишта са потпомогнутим притиском или седишта са опругом која се крећу ка фиксној кугли, обезбеђујући чврсто затварање под различитим притисцима.

Зашто су куглични вентили постављени на клин преферирани у нафтоводима и гасоводима?

Они нуде високу поузданост, могућност двоструког блока и испуштања, и стабилне перформансе на великим удаљеностима преноса.

Који стандарди се примењују на кугласте вентиле монтиране на клин?

Уобичајени стандарди укључују АПИ 6Д, ИСО 14313, АПИ 608 и АСМЕ Б16.34, у зависности од захтева апликације.

Колики је век трајања кугличног вентила монтираног на клин?

Уз правилан избор материјала и одржавање, ови вентили могу поуздано да раде деценијама у захтевним индустријским окружењима.
